Гидравлическая машина для сварки с распылением для газопровода PE100/PE80 90-315 мм, SDR11/SDR17.6, ISO 21307, ПТФЕ нагревательная плита и цифровой контроль температуры

PE80 / PE100 Газопроводное оборудование для сварки задницы · Модель серии CW-315

Гидравлическая сварная машина с гидравлическим сварным концом, предназначенная для газопроводов PE80 / PE100.Прозрачные соединения в соответствии с процедурой ISO 21307 для SDR11 / SDR17.6 труб.

• Самоблокирующаяся гидравлическая установка с регулируемым давлением слияния для однородного двойного кружева
• Нагревательная плита из ПТФЕ, не прилипающая к поверхности, отклонение температуры поверхности в пределах ±5 °C

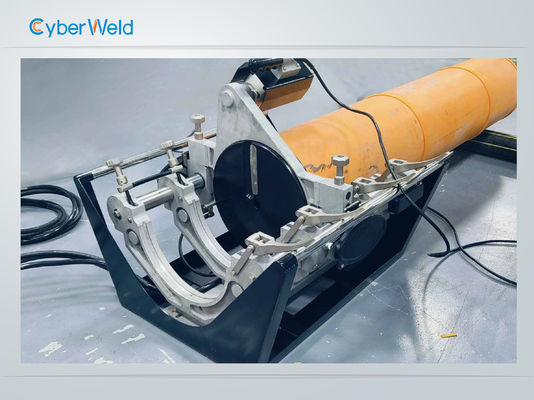

• Сплавленная алюминиевая рама с самоцентрирующимися зажимателями для твердого выравнивания труб

- Почему КиберВелд?

Основные моменты продукции

Каждая деталь построена вокруг одной цели: повторяемые, герметичные задние соединения на газообразных PE-трубопроводах, смена за сменой.

• Точное гидравлическое давление

  Самоблокирующийся гидравлический насос обеспечивает стабильное, регулируемое давление слияния от 0 до 8 МПа, сохраняя силу равномерно через соединение для равномерного двойного шарика.

• Неприкасающаяся нагревательная пластина из ПТФЕ

  Нагревательная пластина с антиприлепным покрытием равномерно нагревается до 270 °C с отклонением температуры поверхности в пределах ±5 °C для постоянного плавления по всей стенке трубы.

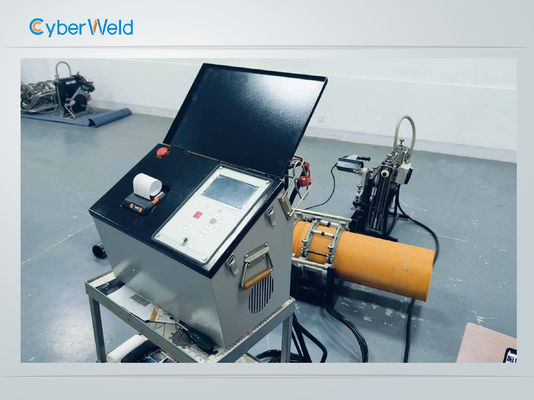

• Цифровое управление температурой

  Микрокомпьютерный контроллер с отображением температуры в режиме реального времени позволяет операторам устанавливать и поддерживать параметры сварки с повторяемой точностью на каждом соединении

• Цифровое управление температурой

  Микрокомпьютерный контроллер с отображением температуры в режиме реального времени позволяет операторам устанавливать и поддерживать параметры сварки с повторяемой точностью на каждом соединении.

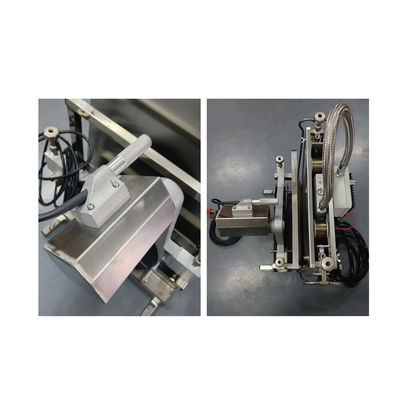

• Двухсторонний фазер

  Обратный инструмент обращения готовит квадратные, параллельные концы труб за считанные секунды, удаляя окисленную поверхность для чистой поверхности перед нагревом.

• Построен для газовых сетей

  Разработан для газовых труб PE80 / PE100 SDR11 и SDR17.6 и работает в соответствии с процедурами ISO 21307 butt fusion, используемыми газовыми компаниями по всему миру.

- Технические данные

Спецификация

Справочная спецификация стандартной модели газопровода. Полные листы данных для каждой модели доступны по запросу.

Основные характеристики

Основные технические параметры

Бренд

Кибер-Велд

Модель

CW-315

Диапазон сварки

90 315 мм

Применимые материалы

PE80 / PE100, PP, PVDF

Входное напряжение

220 В / 380 В, 50 / 60 Гц

Мощность нагревательной плиты

30,6 кВт

Мощность фазера

1.5 кВт

Сила гидравлической единицы

00,75 кВт

Общая мощность

60,9 кВт

Диапазон регулировки давления

0 8 МПа

Максимальная температура нагрева

270 °C

Отклонение температуры

± 5 °C

Площадь поршня

220,4 см2

Способ охлаждения

Охлаждение воздухом

Чистая масса

≈ 190 кг

Размеры (L × W × H)

≈ 880 × 520 × 470 мм

Строительство и стандарты

Рама, зажимы и применимые стандарты соединения

Материал рамы

Сплав алюминия

Тип зажима

С самоцентрирующимися V-зажимателями, верхние и нижние

Нагревательная пластина

ПТФЕ с не adhesive покрытие

Стандарт соединения

ISO 21307

Стандарт оборудования

DVS 2208-1

Испытание сварки

EN 12814-3

Серия газовых труб

PE80 / PE100 · SDR11 / SDR17.6



- Встроенное качество

Ключевые компоненты в деталях

01 ¢ ГИДРАУЛИКА

Система высокоточного гидравлического давления

Самоблокирующийся гидравлический насос накладывает и поддерживает синтезирующее давление без усталости оператора, сохраняя поверхности соединений под постоянным, равномерным нагрузкой через фазы всасывания и охлаждения.

• Регулируемое давление 0 8 МПа с видимым датчиком

• Самозаключающийся клапан удерживает давление с насосом выпущен

• Ручное облегчение давления для безопасного и быстрого освобождения суставов

02 Отопление

Неприкасающаяся нагревательная пластина из ПТФЕ

Высокоэффективная литая плита с не adhesive покрытием из ПТФЕ нагревает трубные поверхности равномерно и выпускает чисто после каждого цикла, сведя к минимуму загрязнение поверхности между соединениями.

• Отклонение температуры поверхности в пределах ±5 °C

• Типичная температура сварки ПЭ 200 - 230 °C, максимум 270 °C

• Легкая чистка

03 Ь КОНТРОЛ

Цифровой контроллер температуры

Микрокомпьютерный контроллер PID показывает температуру нагревательной плиты в режиме реального времени и сохраняет установленное значение, поэтому параметры сварки остаются повторяемыми между операторами и сменами.

• Цифровое отображение температуры в реальном времени

• Температура, устанавливаемая пользователем с тонким регулированием

• Прочный дизайн панели, готовый к работе на месте

Где это работает

Заявления

От газовых сетей до сельских водопроводных сетей, серия CW работает там, где целостность соединения не подлежит обсуждению.

Распределение газа

ПЭ80 / ПЭ100 сетевые линии и линии обслуживания - СДР11/СДР17.6, PN4-PN10

Водоснабжение

Питьевая вода и гидротехнические трубы, требующие проверенных, безпроницаемых соединений.

Ирригация

Сельскохозяйственные трубопроводы большого диаметра на большие расстояния.

Промышленные трубопроводы

Химические, горные и канализационные линии в сложных условиях.
